Pipe bursting

La réparation par pipe bursting (ou éclatement de tuyaux) est une technique de réparation des canalisations souterraines endommagées ou vieillissantes, qui consiste à remplacer un tuyau existant en le « brisant » littéralement et en installant simultanément un nouveau tuyau en place.
L’ancienne canalisation souterraine sert de guide pour le placement de la nouvelle canalisation.

Cette méthode est particulièrement utile lorsque le tuyau est trop détérioré pour être réparé, mais qu’on souhaite éviter les perturbations majeures et coûteuses causées par l’excavation totale du réseau de canalisations.

Le pipe bursting repose sur l’utilisation d’un équipement spécial qui tire ou pousse une tête conique à travers la canalisation existante. Cette tête d’éclatement casse le tuyau en place, généralement en le fragmentant vers l’extérieur. Simultanément, un nouveau tuyau est tiré ou poussé à travers l’espace créé, remplaçant ainsi le tuyau d’origine. Ce nouveau tuyau, souvent en polyéthylène haute densité (PEHD), est durable, résistant à la corrosion et plus étanche que les anciens tuyaux en béton ou en fonte.

1. Inspection caméra / endoscopie à réaliser au préalable : Avant de commencer toute réparation par pipe bursting, une inspection par caméra est réalisée à l’intérieur de l’égout pour évaluer l’état de la conduite et localiser précisément les zones défectueuses.

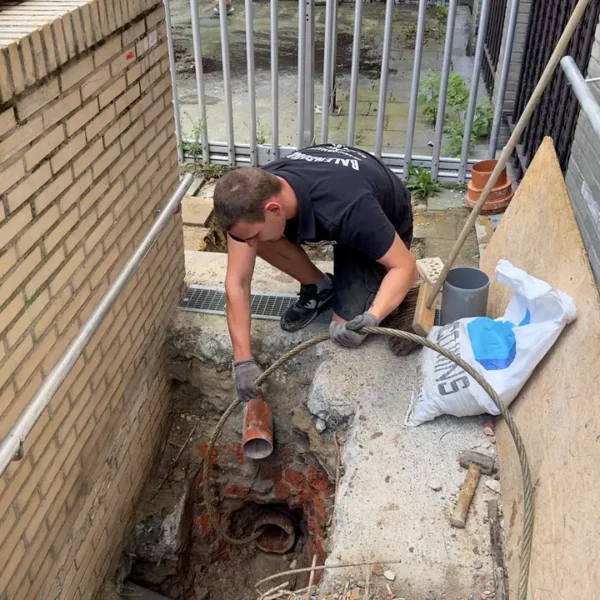

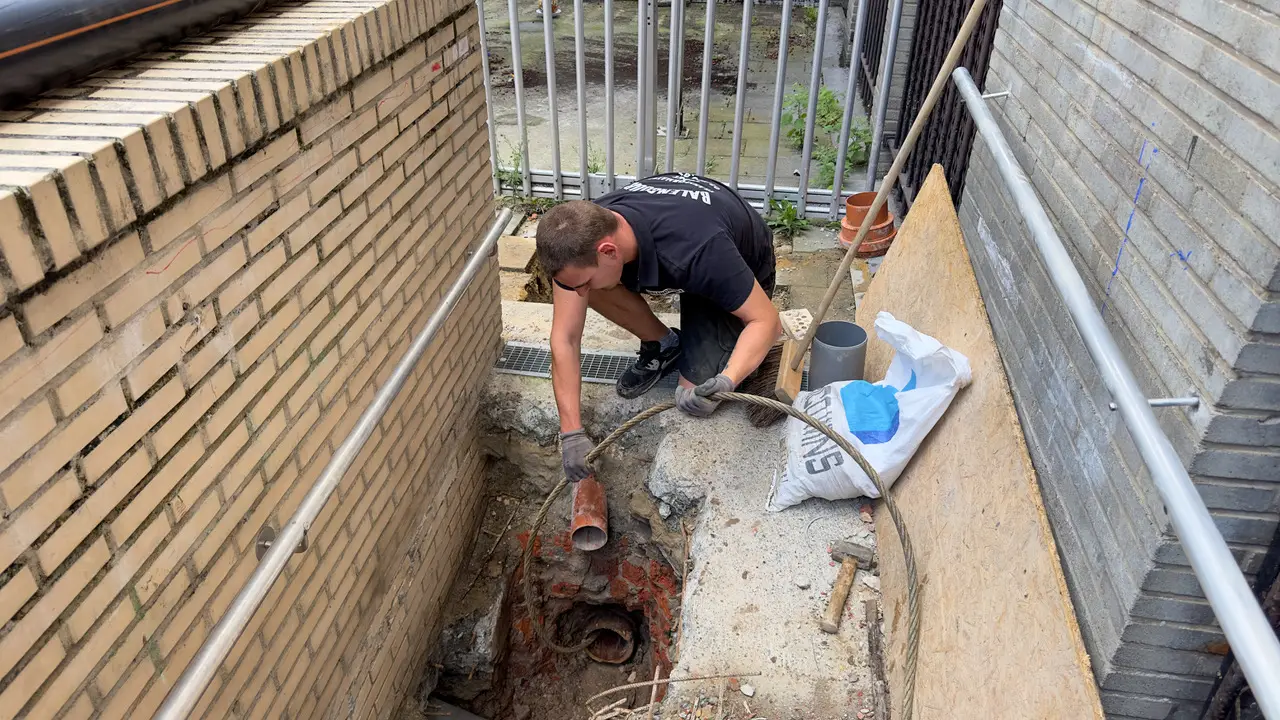

2. Ouverture : Des excavations minimales sont réalisées aux deux extrémités de la section de tuyau à remplacer.
Ces excavations permettent de faire entrer et sortir le matériel nécessaire à l’opération.

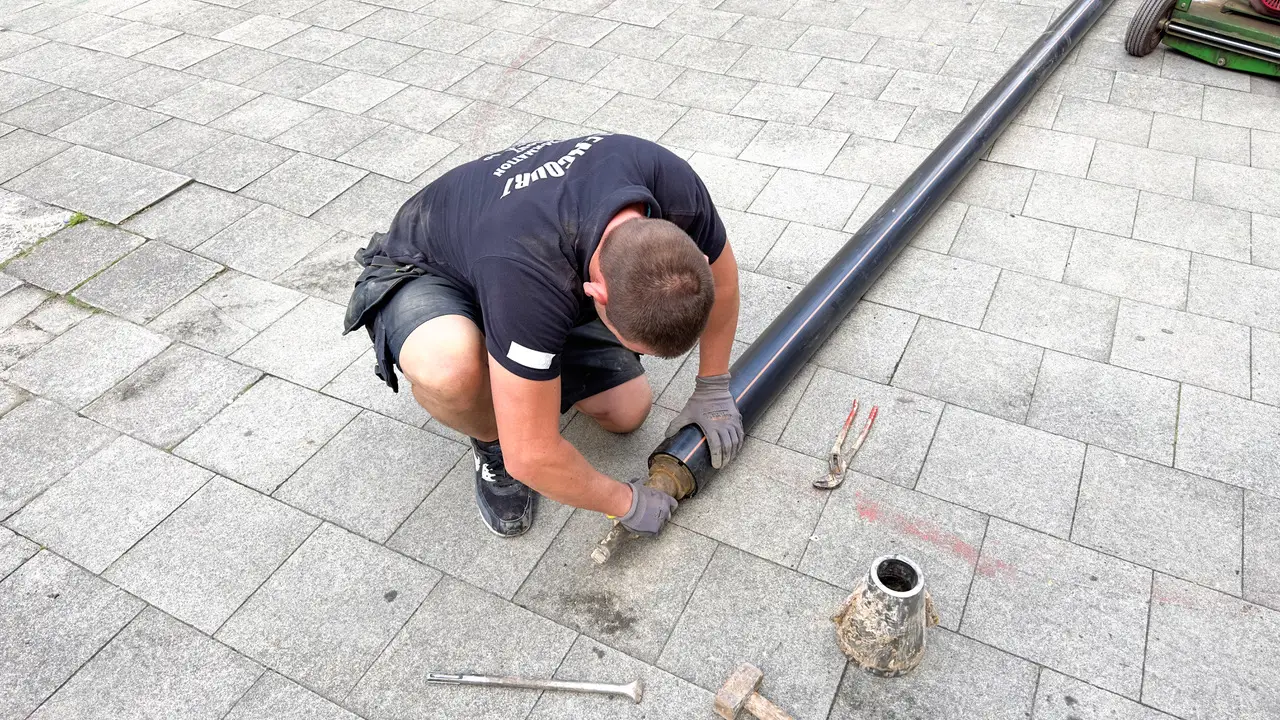

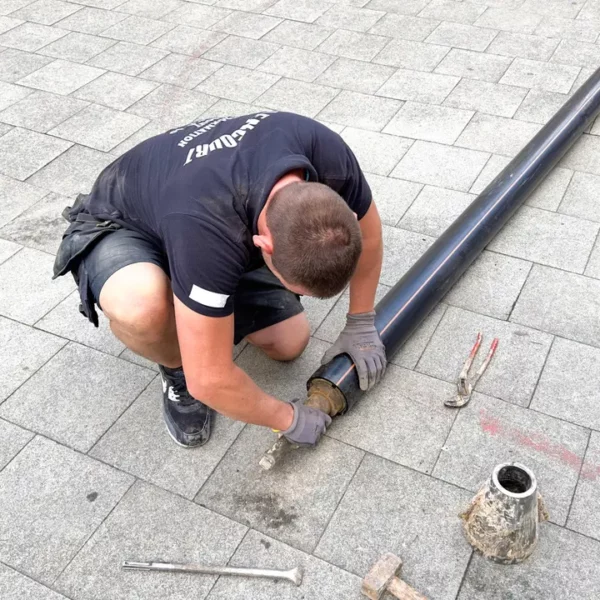

3. Insertion de la tête d’éclatement : Une tête conique avec des lames (en acier) est insérée dans le tuyau existant.

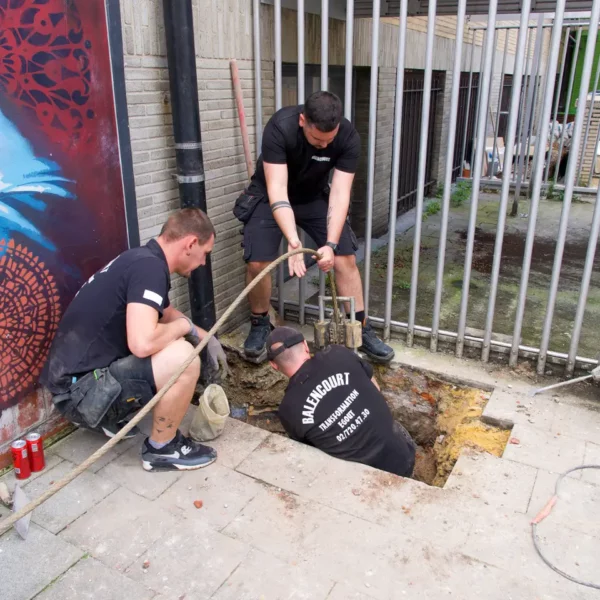

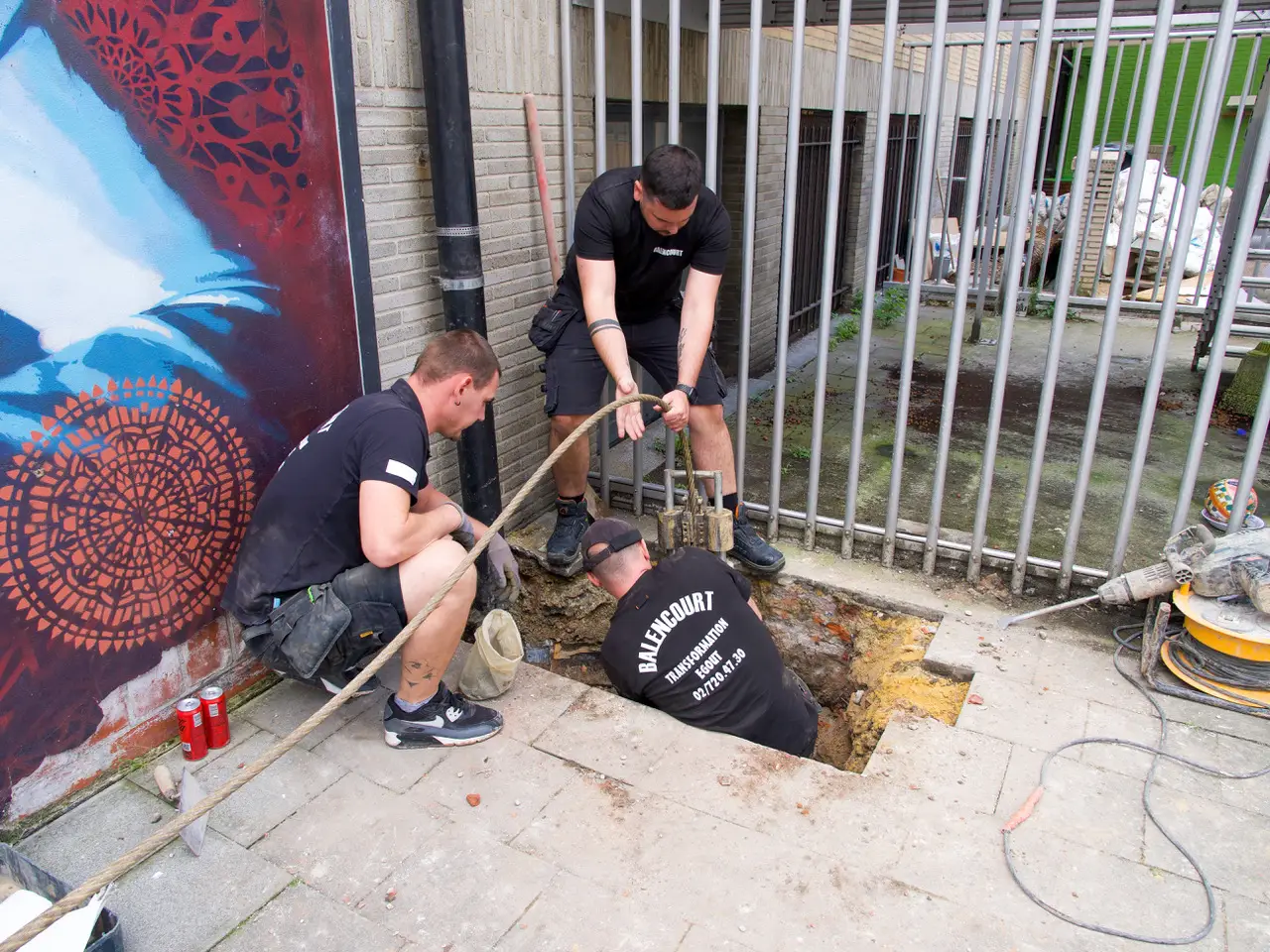

La tête conique est reliée à un câble qui la tire à travers l’ancienne canalisation.
4. Débris du tuyau : Au fur et à mesure que la tête progresse, elle brise le tuyau existant en le forçant à se fragmenter et à s’écarter dans le sol environnant.

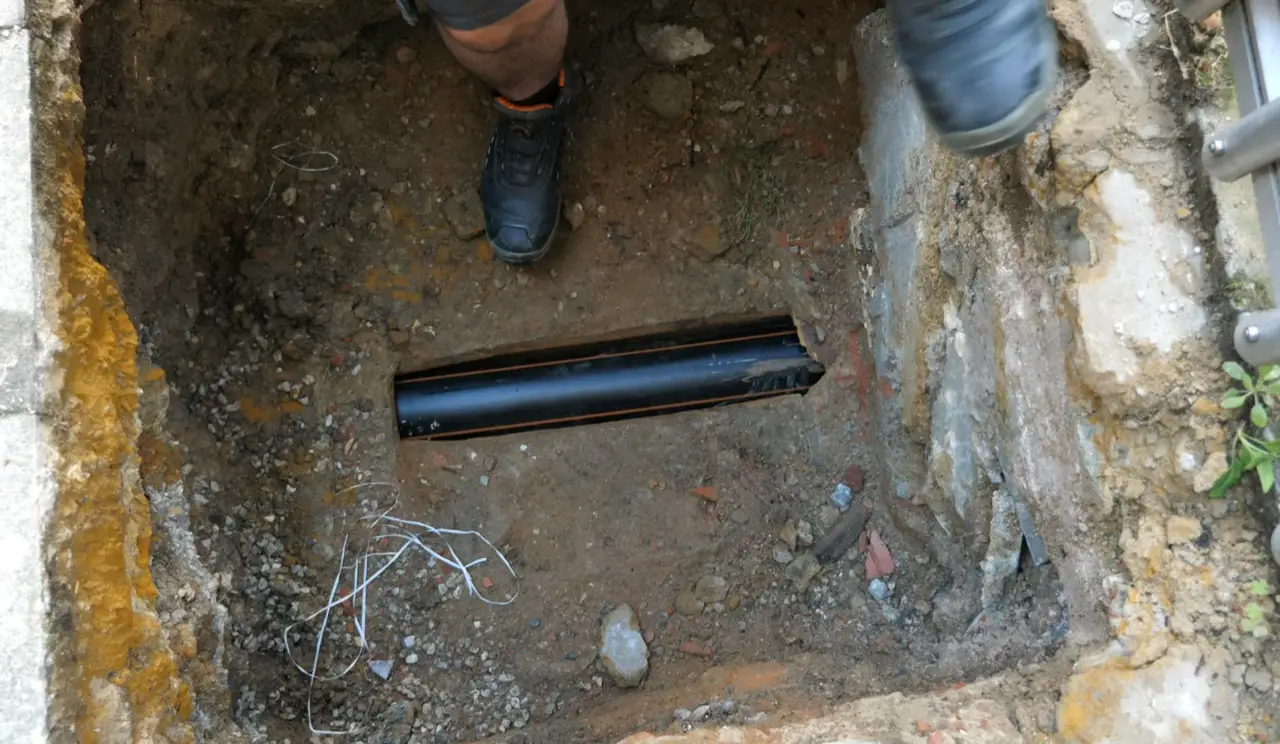

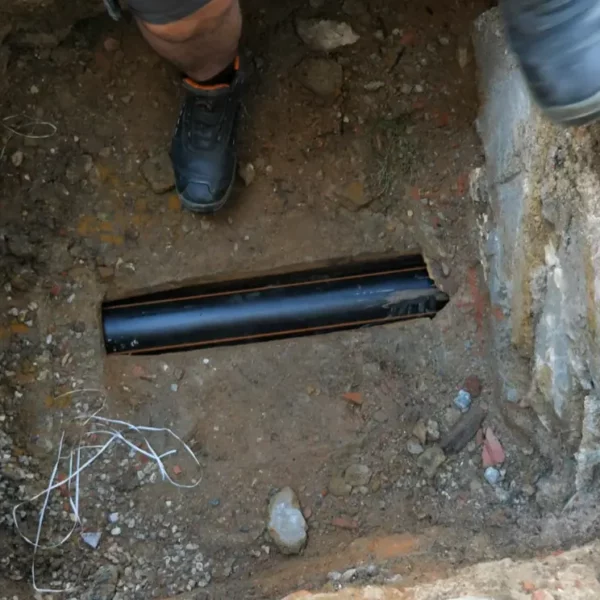

5. Installation du nouveau tuyau : Derrière la tête d’éclatement, un nouveau tuyau est simultanément tiré dans l’espace libéré.
Ce nouveau tuyau remplace immédiatement l’ancien, assurant ainsi une continuité du service.
6. Connexion – raccordement : Le nouveau tuyau est ensuite raccordé aux autres segments du réseau ou chambres de visites.

• Pas d’ouverture de longue tranchée : Comme il n’y a pas besoin de creuser une tranchée sur toute la longueur du tuyau, cette technique est beaucoup moins intrusive.
Cela réduit les perturbations pour les habitants ou les résidents.
• Capacité à augmenter la taille du tuyau : Le pipe bursting permet également d’installer un tuyau de diamètre supérieur à celui d’origine, ce qui peut améliorer la capacité d’écoulement du réseau.
• Plus Rapide : En évitant de gros travaux d’excavation, cette méthode peut souvent être réalisée plus rapidement que les méthodes traditionnelles.
• Matériaux durables : Les nouveaux tuyaux installés (en PEHD) sont résistants à la corrosion, à l’incrustation de calcaire et aux infiltrations, ce qui prolonge la durée de vie du réseau.

• Conditions du sol : Si le sol environnant est instable ou contient des matériaux très durs, le processus de bris peut être plus difficile, voire impossible.
• Espace limité : La méthode nécessite un certain espace autour du tuyau d’origine pour permettre l’expansion du tuyau brisé, ce qui peut poser problème dans des zones très encombrées ou avec des infrastructures proches.
• Tuyaux fragiles : Si le tuyau existant est extrêmement fragile ou fortement fragmenté, il peut être difficile de réussir l’opération sans que la canalisation ne s’effondre avant le passage de la tête d’éclatement.

Le pipe bursting est une méthode révolutionnaire, rapide et relativement peu intrusive pour remplacer des canalisations souterraines vieillissantes ou endommagées.
Elle offre une alternative aux techniques traditionnelles d’excavation et permet souvent de renforcer et d’agrandir les capacités des réseaux sans perturber de manière significative les infrastructures en surface.
